模具设计指导

作者:管理员    发布于:2025-01-22 15:16:03

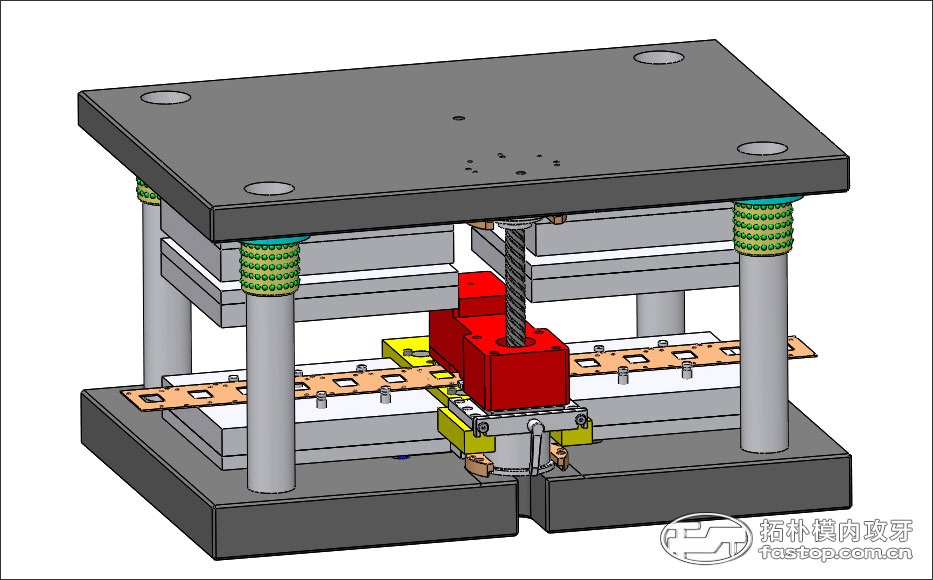

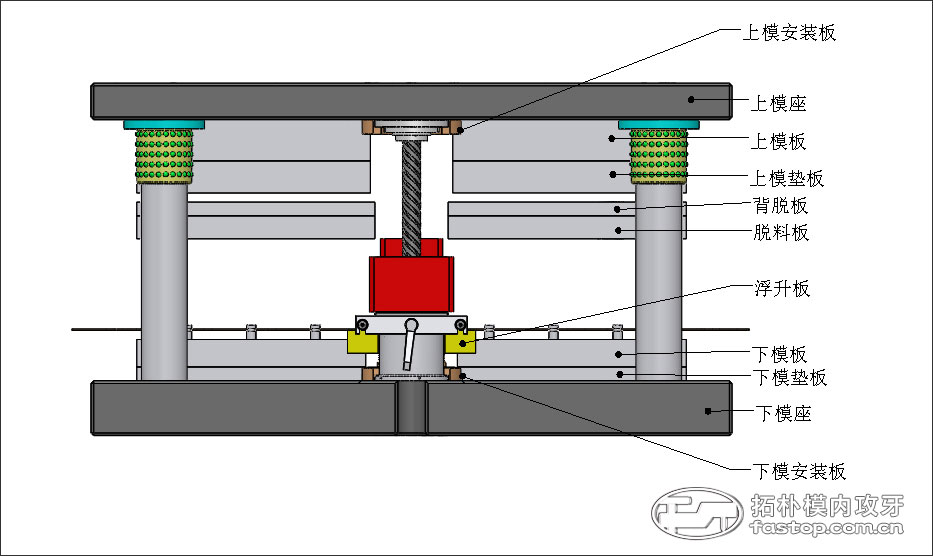

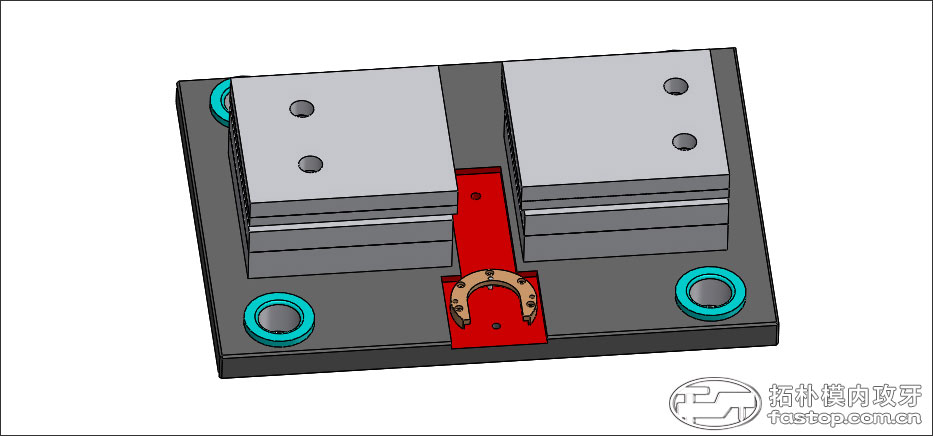

加工说明:
  1、上模板需有模内攻牙机避空位
  2、上模座加工上模安装板的销钉位和螺丝孔及丝锥轴避让孔

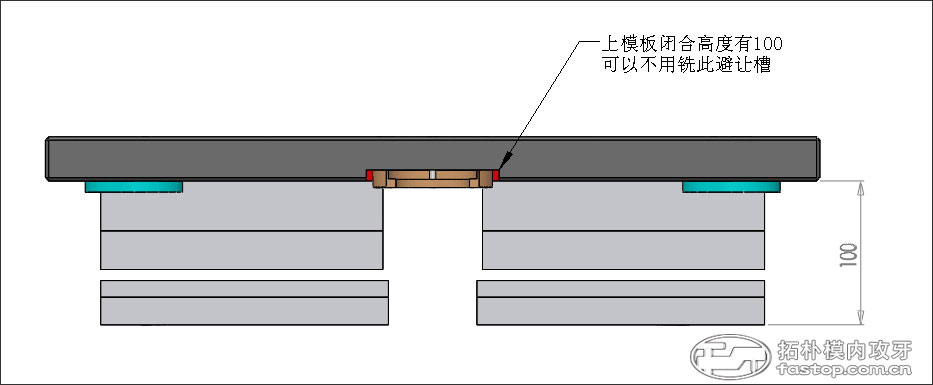

       3、如果4块上模板总厚度未超过100MM,则可在上模座上铣深避位

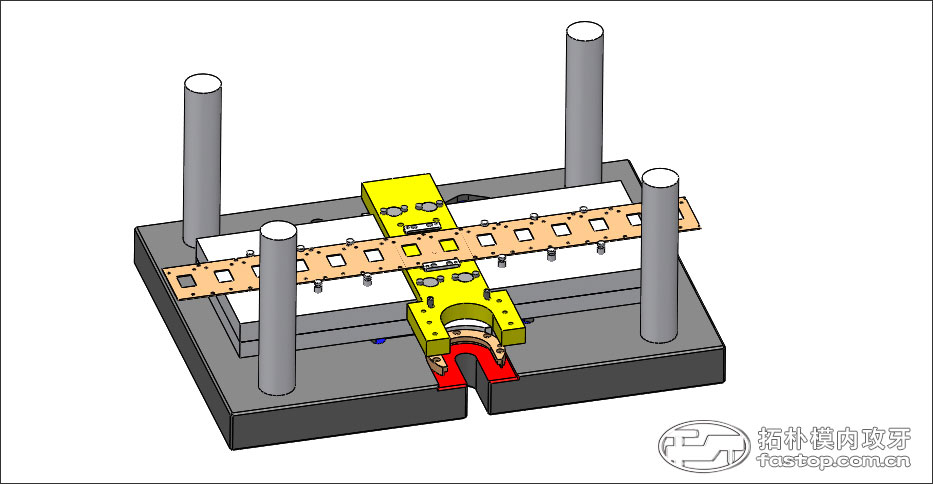

加工说明:
  1、下模板与浮升板的间隙一边留出1MM
       2、下模座加工下模安装板的销钉位和螺丝孔及丝锥轴避让孔

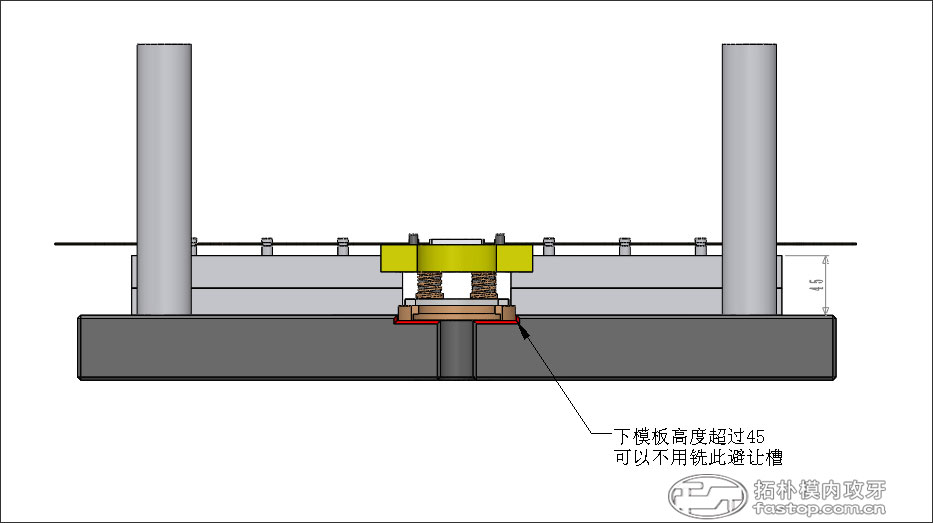

       3、下模垫板高度低于45,则可在下模座上铣深避位
       4、下模座上加工排油槽

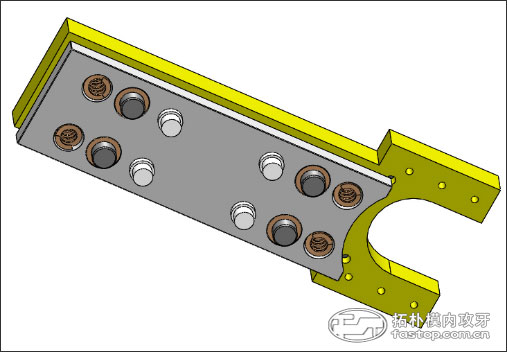

加工说明:
  1、浮升板整体线割,上下活动必须要有导柱、导套配合,导柱规格∮20MM,4支,均匀分布。
  2、底部必须要有弹簧支撑≥4支,均匀分布,浮升板下行靠上模脱料板压下,弹簧回位置,弹簧负载大于浮升板与模内攻牙机重量之和。
  3、必须要装4支等高螺丝,闭模时不能高出脱料板平面。
  4、脱料板打浮升板的时候,受力要平衡,浮升板一定不可以倾斜,否则会造成模内攻牙机损坏。
  5、脱料板下压浮升板时需保证表面倾斜不超过0.2。
  6、攻牙孔与浮升板上的各个销钉定位孔需保证相对位置度±0.01。
