模内攻牙机工作原理

作者:管理员    发布于:2025-01-22 15:11:41

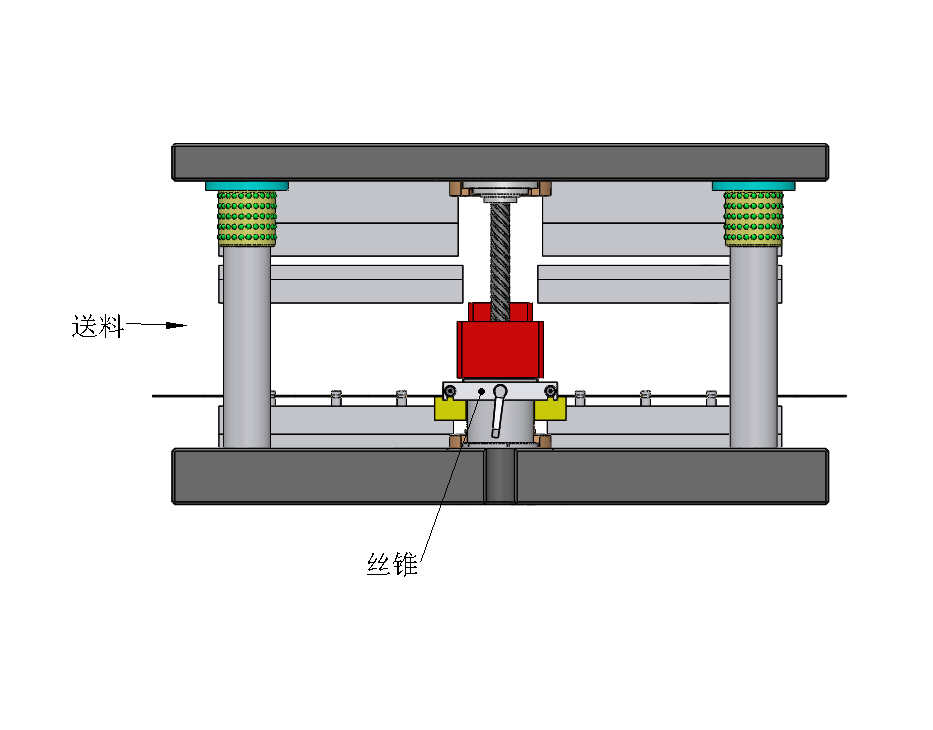

模内攻牙机螺杆螺母受冲床上下运动的力驱动齿轮组合,齿轮组经精确的传动比输出标准扭力带动丝锥做旋转运动完成攻牙作业。

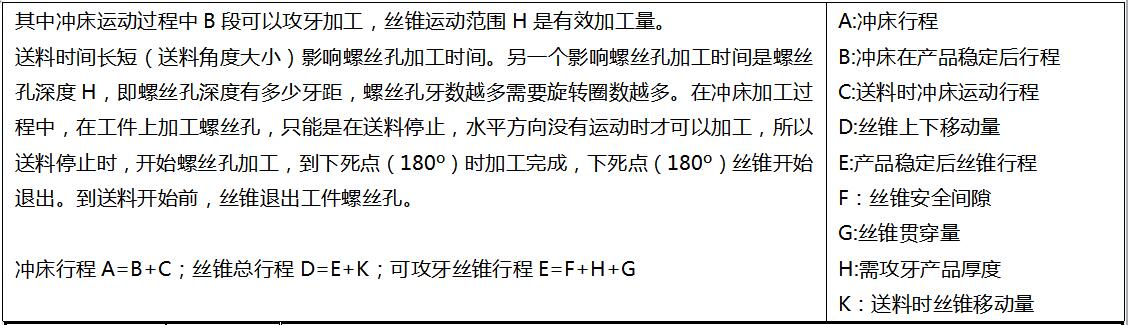

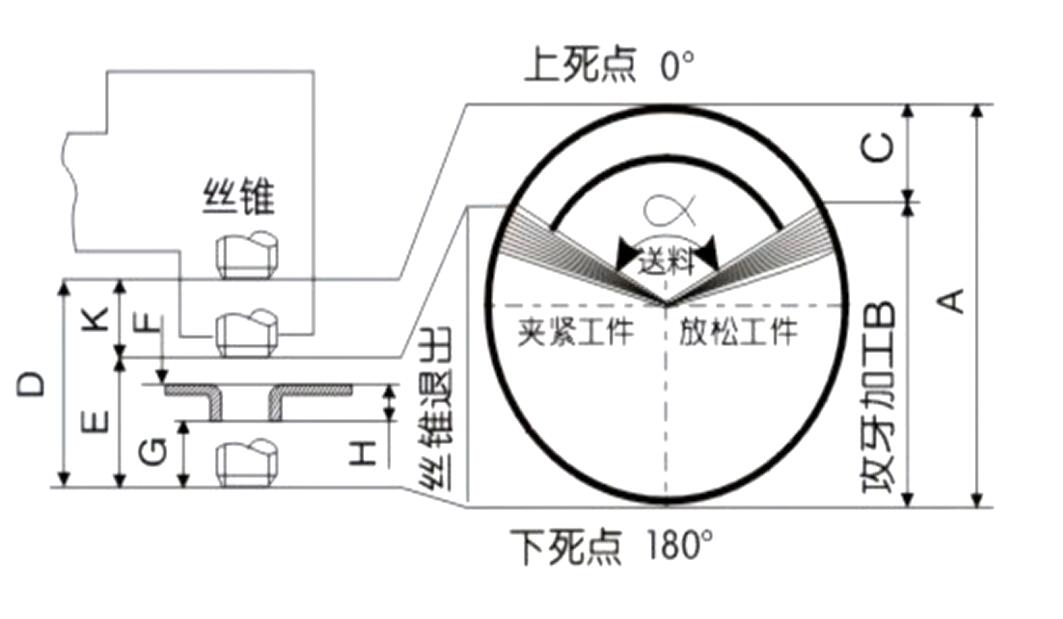

冲床行程、送料角度和攻牙的关系冲床运动过程中,模内攻牙机只有在送料完成后才能加工螺牙,到180°时螺牙加工完成,丝锥开始退回,到下次送料开始前丝锥完全离开工件。所以模内攻牙机在设计时必须避免冲床运动时送料与攻牙的干涉问题,冲床行程和送料角度也就成为了模内攻牙机设计的基本要素。


注:如果您没有特殊要求,我司将优先采用先攻牙,后折弯。
