塑壳断路器五金件模内攻牙应用
作者：管理员 发布于：2025-01-23 11:19:42

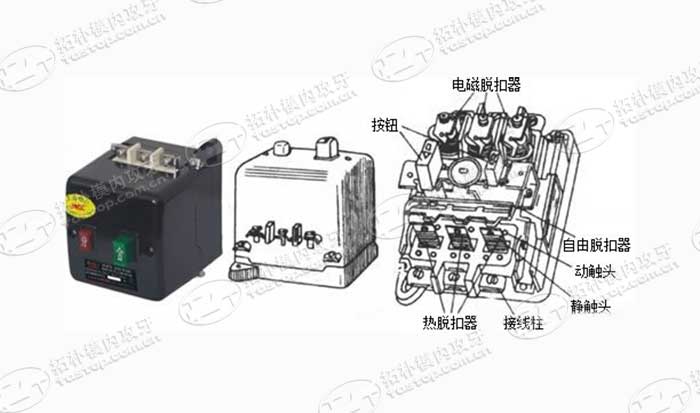

低压断路器，又称自动空气开关或自动空气断路器，简称断路器，俗称开关。当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大； 在家庭供电中作总电源保护开关或分支线保护开关用。
据行业数据说明，低压电器行业作为我国劳动密集型产业，其中大多数形状复杂的五金件都需要手动冲压、人工攻丝来完成。低压断路器五金件，剪切及弯曲性能良好；形状复杂，形位精度要求较高，毛刺面有要求。该产品螺纹孔攻丝后再弯曲成型，对螺纹孔几乎无影响，可选用模内攻丝技术。
塑壳断路器五金件，剪切及弯曲性能良好；形状复杂，形位精度要求较高，毛刺面有要求。该产品螺纹孔攻丝后再弯曲成型，对螺纹孔几乎无影响，可选用模内攻丝技术。
案例分析
传统攻牙方式

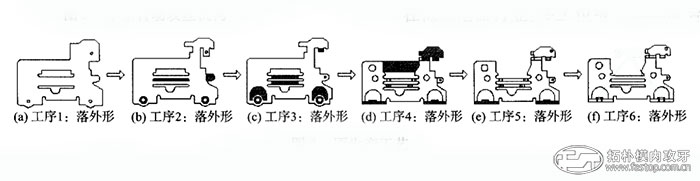

目前，低压电器行业对塑壳断路器五金件通用的加工方法是：单冲冲压＋手工攻牙技术。先冲压，再攻牙的生产方式对原材料外形尺寸要求和模具制造工艺要求相对较低；但需要的设备和操作人员较多、效率低 、产品一致性较差，且安全风险较高。
模内攻牙技术
通过对制造工艺进行优化，通过对制造工艺进行优化，采用模内攻牙技术，优化后的生产过程使用全自动送料冲压生产，无需转序，有利于精益生产。工艺安全、可靠，无需人工直接操作，安全隐患大为降低。
|
攻牙方式
|
需生产设备/台 | 需操作人员/人 | 需攻丝人员/人 | 产能/(只·min) | 是否要转工序 |
| 传统攻牙 | 5 | 5 | 1 | 20 | 需要 |
| 模内攻牙 | 1 | 1 | 0 | 50 | 否 |
▲ 表格为传统攻牙、模内攻牙生产工艺对比

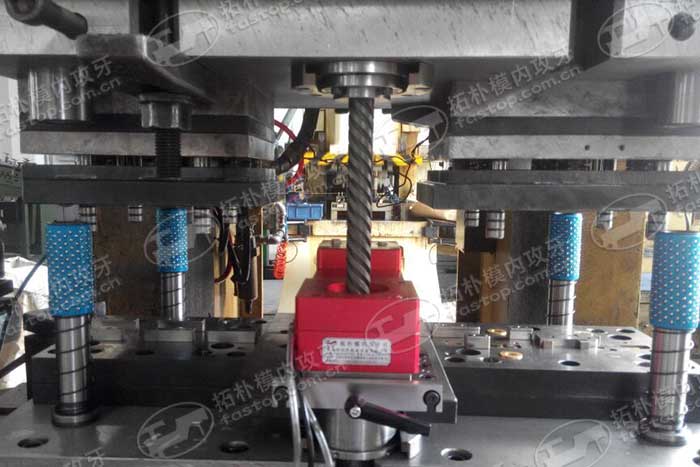

▲ 模内攻牙-低压电器安装现场

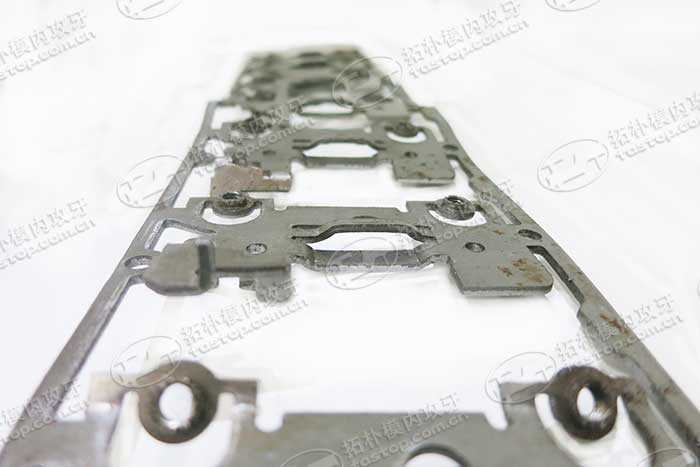

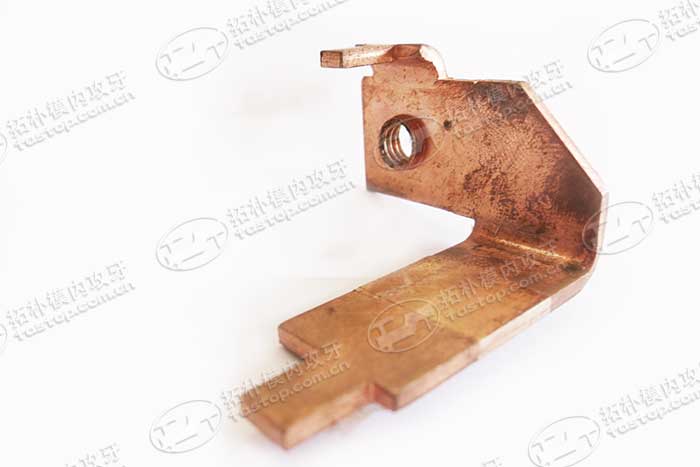

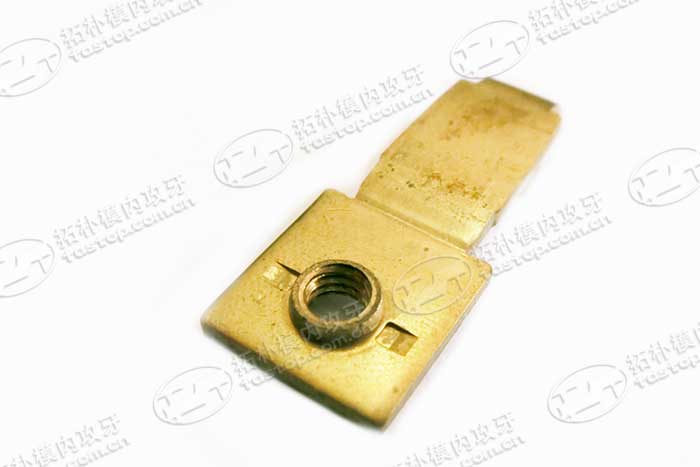

▲ 低压电器攻牙产品图
手动冲压、人工攻丝这种方式极大程度降低了劳动生产效率。拓朴模内攻牙机通过对复杂五金件生产工艺的优化，将传统的单工序冲压生产、手工攻丝整合为一道冲压工序生产。这对低压电器行业来说具有重要的意义。
