冲压模具的编号含义

作者:管理员    发布于:2025-01-13 13:50:31

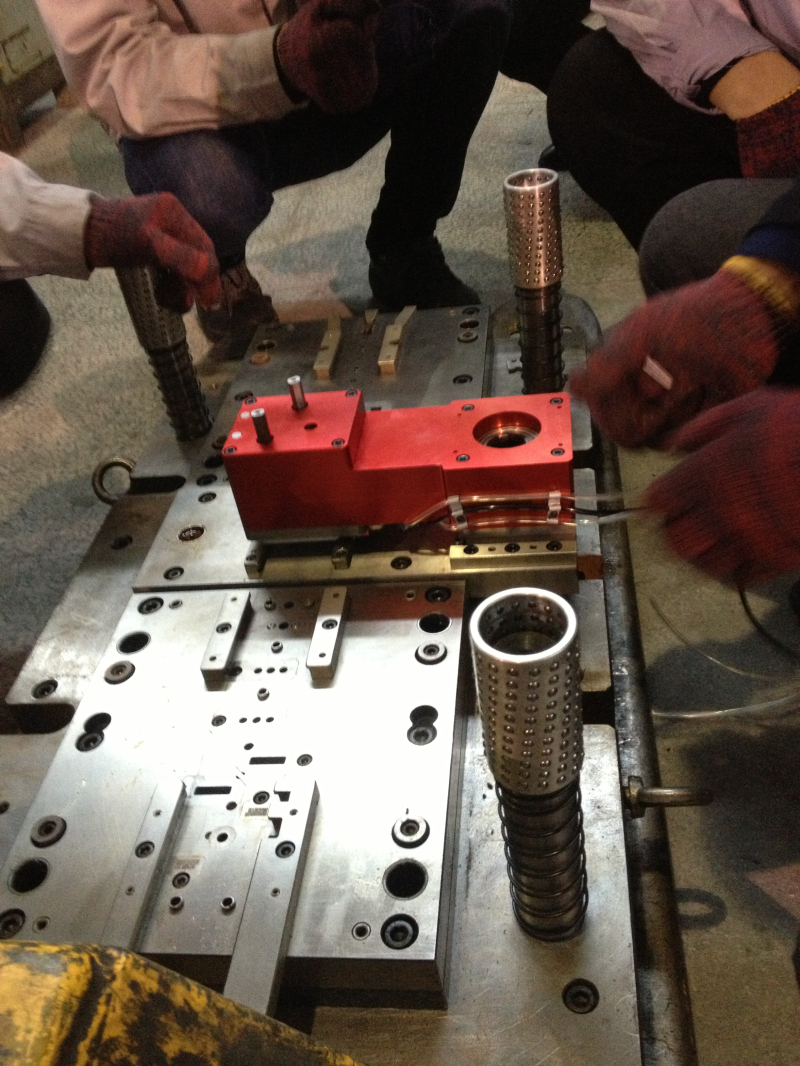

拓朴模内攻牙机广泛应用于:家用电器、汽车配件、电子电器、建筑五金,办公设备、马达外壳等行业。公司发展至今,与众多知名企业长期合作,拥有3000余家优质应用案例,为客户提供全方位的模内攻牙解决方案,是广大冲压厂家的好伙伴。


在为客户服务的过程中,咱们对冲压模具也有一定的心得,下文介绍冲压模具的编号含义,供大家参考。


冲压模具编号,一般是这样写的(举例):

工程模:90-KNMF0125RAH,90-KNMF0125RAA,90-KNMF0125RBB

连续模:90-KNMF0125SAA,90-KNMF0125SBB


后面的RAH:

R代表工程模,

H代表总共有八套(从A-H,分别是RAH、RBH……RHH),A代表第一套;

RAA或RBB代表铆合模,比如铆螺柱、铆弹片等;


SAA、SBB中:

S代表连续模,0125代表模具编号,前面的F代表年份,哪一年生产出来的模具,就用代表哪一年的编号说明,如:F0125、G0125,如果F代表2010年,那么2010年生产的模具F0125可以简称:125模具,接下来2011年生产的模具,则是G开头,此时你再说125模具,那别人多半以为是G0125模具了。


其它的比如上夹板(PHU),编号则是90-KNMF0125SAAPHU,夹板入块90-KNMF0125SAAPHPA001;

如果这个连续模有两段的话,则在90-KNMF0125SAAPHU编号后面用A和B来说明,那么第一段的夹板应该是90-KNMF0125SAAPHUA,第二段90-KNMF0125SAAPHUB,夹板入块90-KNMF0125SAAPHPA001、90-KNMF0125SAAPHPB001;


下模板(DIE):90-KNMF0125SAADIE,90-KNMF0125RAHDIE


其它的编号简单说明:


一套完整的冲压模具结构从上到下应该是:

加工代号

模板

其它

编号 中文名称 编号 中文名称 M:铣床
U1U 上托板 UDE 上模板 G:磨床
U2U 上垫脚 PS2 下脱料板 GD:大磨床
UPU 上模座 PH2 下夹板 WC:线切割
UBU 上垫板 ?PUN 冲头 W/E:放电
PHU 上夹板 PHP 夹板入块 Y:外发
PPS 止挡板 UDP 上模板入块 HT:热处理
PSU 脱料板 PSP 脱料板入块 L:车床


AXD 上模板入块 D:摇臂钻床
DIE 下模板 DPI 下模入块 模具人杂志
LBD 下垫板
LPD 下模座
B2D 下垫脚
B1D 下托板

“-”代替的表示这个编号不常见或很少用到
